PRM33060-4S

하이브리드 증폭기 – 방산
Sample Available for purchase
Contact
Sales Download Datasheet

설명

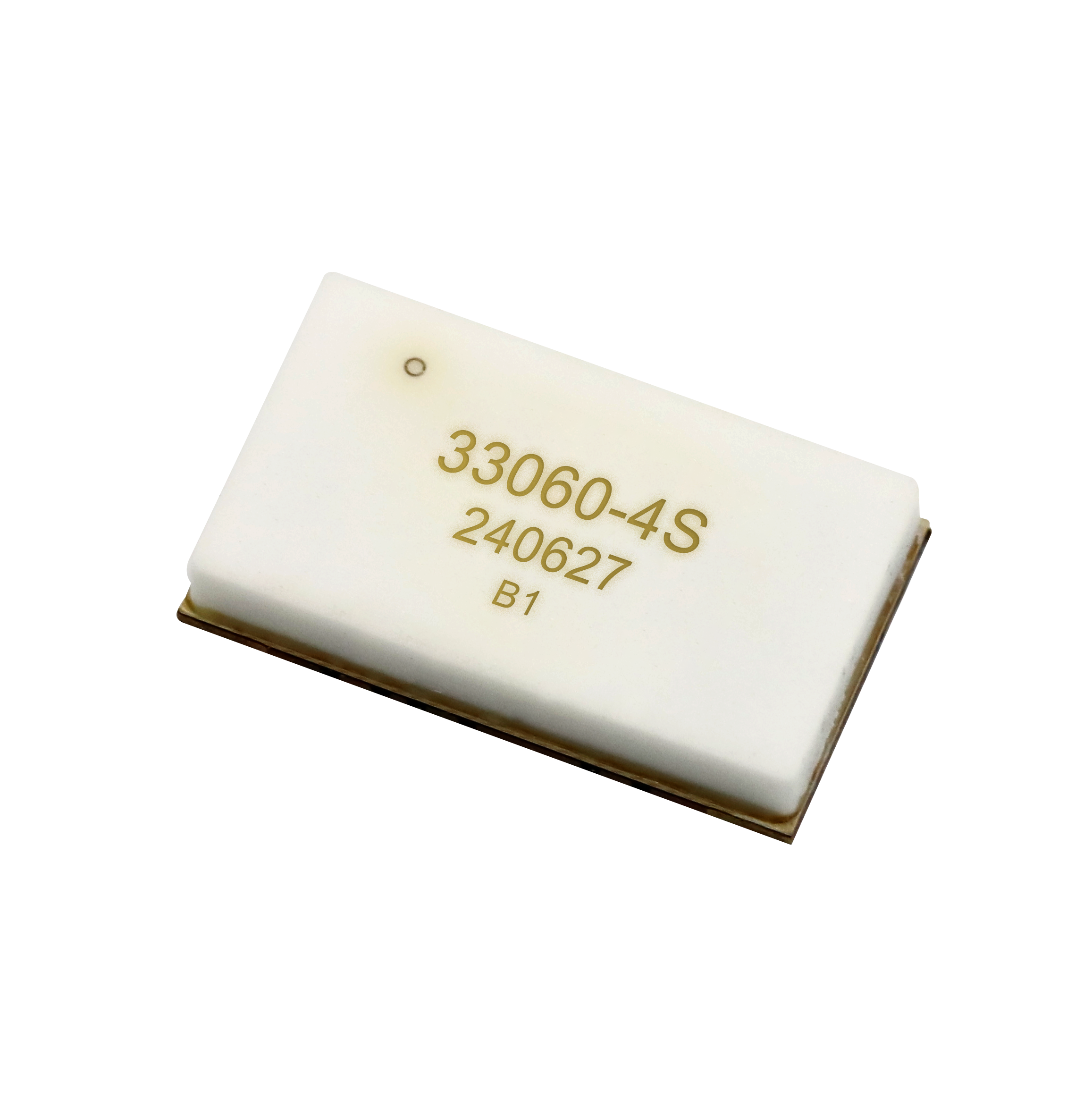

RFHIC PRM33060-4S는 3100~3500MHz 대역의 S밴드 군용 및 상용 레이다 시스템을 위해 설계된 GaN(질화갈륨) 하이브리드 전력증폭기 모듈입니다. 대신호 이득 32dB와 전력부가효율(PAE) 61%를 확보하면서 60W 이상의 포화 출력을 구현합니다. 입출력 포트 모두에 DC 블로킹 커패시터를 내장한 50Ω 정합 구조이며, 8x14x2.85mm 세라믹 표면실장(SMD) 패키지로 공급됩니다. 무연(Lead-free) 및 RoHS 규제를 준수합니다.



View Product Specification

Datasheet
Military Radar
Commercial Radar

제품 사양

Band S-band
Min Freq.(MHz) 3100MHz
Max Freq.(MHz) 3500MHz
Type PP-3G
Min Output Power 60W
Typ Output Power(W) 65W
Operating Mode Pulse CW
Power Gain(dB) 32dB
PAE(%) 61%
VDC(V) 46
