RRK56578K5-79A

RF 송신기
Sample Available for purchase
Contact
Sales

설명

RFHIC RRK56578K5-79A는 고출력 레이다 응용을 위해 설계된 8.5kW C밴드 GaN(질화갈륨) 반도체 송신기입니다. GaN-on-SiC(탄화규소 기반 질화갈륨) HEMT를 적용해 우수한 열적 안정성과 높은 항복 전압을 확보했습니다. 클라이스트론, 마그네트론, 진행파관(TWT), 교차장 증폭기 등 기존 진공전자소자(VED) 기반 송신기를 기상 레이다 및 고출력 응용용 반도체 방식으로 업그레이드할 수 있습니다.

View Product Specification

Datasheet
Radar
Weather Radar
High Power RF Application

제품 사양

Band C-band
Min Freq.(MHz) 5600MHz
Max Freq.(MHz) 5700MHz
Type Rack
Min Output Power 8500W
Operating Mode Pulse
Power Gain(dB) 79dB
VAC(V) 240VAC Single Phase
Cooling Forced Air
Dimension(mm) 740 (W) x 1,038 (D) x 638 (H)

Related Products

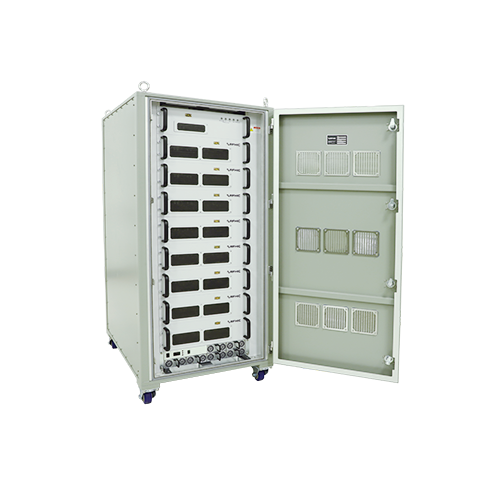

RRK102010K-550 ›
RFHIC RRK102010K-550은 고출력 레이다 응용을 위해 설계된 10kW L밴드 GaN(질화갈륨) 반도체 송신기입니다. GaN-on-SiC(탄화규소 기반 질화갈륨) HEMT를 적용해 우수한...
RRK102010K-550, 10000 W GaN solid-state transmitter system rack, L-band, 1000–2000 MHz
RRK20405K0-680 ›
RFHIC RRK20405K0-680은 고출력 레이다 응용을 위해 설계된 5kW S밴드 GaN(질화갈륨) 반도체 송신기(Transmitter)입니다. 2000~4000MHz 대역에서 52dB 이득으로 펄스 운...
RRK20405K0-680, 5000 W GaN solid-state transmitter system WRD200 output, S-band, 2000–4000 MHz
RRK273118K-690 ›
RFHIC RRK273118K-690은 2700~3100MHz 대역에서 동작하는 18kW S밴드 GaN(질화갈륨) 반도체 송신기입니다. 공항 감시 레이다, 기상 레이다, 방산 레이다 등 다양한 레이...
RRK273118K-690, 16000 W GaN solid-state transmitter system WR-284 output, S-band, 2700–3100 MHz

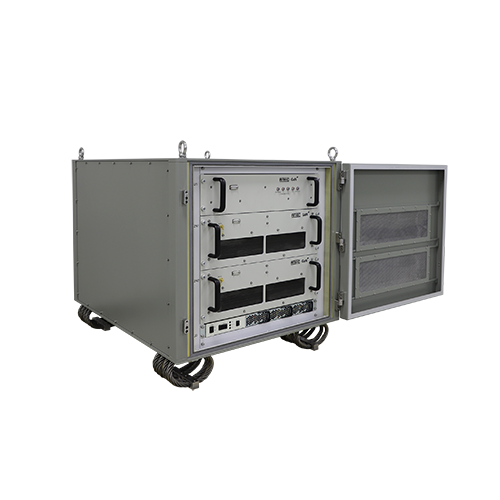

RRK54596K0-780 ›
RFHIC RRK54596K0-780은 고출력 레이다 응용을 위해 설계된 6kW C밴드 GaN(질화갈륨) 반도체 전력 송신기입니다. GaN-on-SiC(탄화규소 기반 질화갈륨) HEMT를 적용해 우...
RRK54596K0-780, 6000 W GaN solid-state transmitter system WR187 output, C-band, 5400–5900 MHz

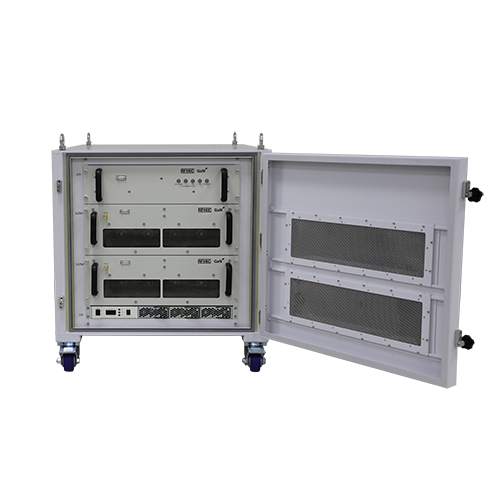

RRK56578K5-790 ›
